Dalam aplikasi kuasa tinggi seperti motosikal elektrik, e-basikal, alat perindustrian, dan sistem tenaga boleh diperbaharui, persediaan bateri 72V sering disukai untuk keupayaannya untuk memberikan tork yang lebih tinggi, peningkatan kecekapan, dan mengurangkan kerugian penghantaran. Membina sistem 72V memerlukan bukan sahaja bilangan bateri yang betul tetapi juga pemahaman yang tepat tentang bagaimana konfigurasi bateri mempengaruhi voltan, kapasiti, dan keselamatan.
Ramai pengguna mengandaikan bahawa mencapai 72V hanyalah satu perkara yang menyusun bateri. Walau bagaimanapun, tanpa pengetahuan yang betul mengenai siri dan sambungan selari-dan kesan spesifikasi bateri seperti penarafan semasa, rintangan dalaman, dan kimia-sistem mungkin kurang baik atau merendahkan awal. Konfigurasi voltan dan semasa yang betul secara langsung menentukan prestasi, umur panjang, dan kebolehpercayaan.
Fundamental Konfigurasi Bateri: Siri vs Selari
Untuk merancang aPek bateri 72V, seseorang mesti terlebih dahulu memahami dua kaedah sambungan asas: siri dan selari.
- Sambungan Siri: Menyambungkan terminal positif satu bateri ke terminal negatif seterusnya. Dalam satu siri, voltan menambah, tetapi kapasiti amp-jam (AH) tetap sama. Ini adalah kaedah yang digunakan untuk meningkatkan jumlah voltan sistem.
- Sambungan selari: Menyambungkan semua terminal positif bersama -sama dan semua terminal negatif bersama -sama. Dalam kes ini, voltan tetap berterusan, tetapi kapasiti (AH) meningkat. Kaedah ini digunakan apabila jangka masa yang lebih lama atau output semasa yang lebih tinggi diperlukan.
Oleh kerana matlamatnya adalah untuk mencapai 72V, bateri mesti disambungkan secara siri.
Pilihan Voltan: Membandingkan konfigurasi bateri 6V dan 12V
Terdapat dua pendekatan untuk memasang sistem 72V menggunakan bateri luar: dengan unit 6V atau 12V.
- Menggunakan bateri 6V:
Mencapai 72V memerlukan 12 bateri dalam siri (6V × 12=72 v).
- Menggunakan bateri 12V:
Hanya 6 bateri dalam siri diperlukan (12V × 6=72 v).
Perbandingan praktikal
Bateri 12V:
- Memerlukan unit yang lebih sedikit dan sambungan yang lebih sedikit, yang mengurangkan kerumitan dan potensi untuk kesalahan pendawaian.
- Biasanya menawarkan kapasiti pelepasan semasa yang lebih tinggi, menjadikannya lebih sesuai untuk beban kuasa tinggi seperti motor atau inverter.
Bateri 6V:
- Selalunya lebih murah, terutamanya dalam format asid plumbum dalam kitaran.
- Menawarkan pelbagai pilihan dari segi faktor bentuk dan fleksibiliti penggantian.
- Mungkin lebih sesuai untuk pengguna dengan akses kepada inventori kos rendah atau lebihan.
Pilihan antara bateri 6V dan 12V bergantung kepada kekangan ruang, keperluan semasa sistem, dan keutamaan penyelenggaraan. Walau bagaimanapun, bagi kebanyakan bateri 72V DIY membina, bateri 12V lebih biasa kerana kesederhanaan dan keserasian yang lebih baik dengan sistem kenderaan elektrik.
Pengiraan Teras: Berapa banyak bateri 12V untuk mencapai 72V?
Formula adalah mudah:
Bilangan bateri=voltan sasaran ÷ voltan bateri
Untuk bateri 12V:
72V ÷ 12v=6 bateri (dalam siri)
Setiap bateri menyumbang 12 volt, dan apabila disambungkan dalam siri, jumlah voltan sistem adalah jumlah semua voltan individu. Walau bagaimanapun, keupayaan keseluruhannya tetap sama dengan bateri tunggal dalam rantai.
Sebagai contoh, jika setiap bateri 12V mempunyai kapasiti 20Ah, maka pek 72V lengkap akan menjadi 72V 20AH-bukan 72V 120Ah.
Perbezaan ini sangat penting apabila menganggarkan sistem runtime dan penghantaran semasa. Sekiranya kapasiti yang lebih tinggi diperlukan, rentetan siri tambahan 72V boleh dihubungkan selari dengan meningkatkan AH.
Langkah demi Langkah: Cara Menghubungkan Bateri 6x 12V Dalam Siri
Untuk selamat wayar enam bateri 12V dalam siri untuk sistem 72V, ikuti langkah -langkah berikut:
1. Penyediaan:
- Pastikan semua bateri adalah jenama, model, voltan, dan kapasiti yang sama.
- Sebaik -baiknya, mereka harus dari kumpulan pembuatan yang sama untuk memastikan prestasi seimbang dan tingkah laku mengecas.
2. Urutan pendawaian:
- Sambungkan terminal negatif (-) bateri 1 ke terminal positif (+) bateri 2
- Sambungkan negatif (-) bateri 2 ke positif (+) bateri 3
- Teruskan proses ini sehingga bateri 6, yang terminal negatif (-) akan berfungsi sebagai output negatif sistem
- Bateri 1 positif (+) akan menjadi output positif sistem
3. Output Akhir:
Voltan yang diukur antara bateri pertama positif dan negatif bateri terakhir harus kira -kira 72V (atau lebih tinggi jika dicas sepenuhnya).
4. Semak Double:
- Sahkan semua sambungan adalah ketat dan bebas kakisan.
- Gunakan kabel terlindung tolok yang sesuai untuk mengendalikan beban semasa yang dijangkakan.
Pertimbangan Utama Semasa Membina Sistem Bateri 72V
Walaupun menghubungkan enam bateri 12V dalam siri secara teknikalnya mudah, terdapat beberapa langkah berjaga-jaga kritikal untuk memastikan keselamatan, kebolehpercayaan, dan prestasi jangka panjang.
Gunakan bateri yang sama
Kesemua enam bateri mesti sepadan dengan voltan, kapasiti (AH), kimia, jenama, dan lebih baik kumpulan pengeluaran. Variasi dalam rintangan dalaman atau keadaan kesihatan boleh menyebabkan pengisian dan pelepasan yang tidak seimbang, yang mungkin mengakibatkan:
- Mengurangkan jangka hayat sistem
- Kemusnahan pramatang sel yang lebih lemah
- Risiko pelarian haba dalam sistem berasaskan lithium
Amalan pengendalian yang selamat
Perhimpunan bateri melibatkan risiko yang signifikan jika tidak dilakukan dengan betul. Sentiasa mematuhi protokol keselamatan berikut:
- Pakai sarung tangan terlindung dan kacamata keselamatan untuk melindungi daripada pendedahan kejutan dan asid elektrik (terutamanya untuk bateri asid plumbum)
- Elakkan percikan api dan buka api berhampiran persediaan bateri
- Gunakan kabel tolok yang betul dan penyambung selamat untuk mengendalikan puncak semasa dengan selamat
- Memastikan terminal bersih, ketat, dan bebas kakisan
Keserasian pengecas
Pengecas yang dinilai 72V diperlukan untuk mengecas sistem bateri dengan cekap dan selamat. Lebih -lebih lagi:
- Bateri asid plumbum memerlukan profil voltan semasa/berterusan (CC/CV) yang berterusan dan pampasan suhu
- Bateri lithium-ion atau LIFEPO₄ memerlukan algoritma caj khusus lithium dengan potongan voltan yang ketat dan batasan semasa
BMS untuk sistem litium
Jika menggunakan bateri litium, mengintegrasikan sistem pengurusan bateri (BMS) adalah wajib. BM yang berkualiti memastikan:
- Berlebihan, berlebihan, dan perlindungan overcurrent
- Keseimbangan sel semasa kitaran caj
- Pemantauan suhu dan pengasingan kesalahan
Melangkau BMS dalam persediaan litium bukan sahaja berisiko tetapi boleh menyebabkan kerosakan yang tidak dapat dipulihkan atau bahaya keselamatan.
Aplikasi dunia sebenar sistem bateri 72V
Konfigurasi 72V digunakan secara meluas di beberapa industri kerana keseimbangan optimum antara tahap voltan dan kerumitan sistem.
- Kenderaan Elektrik (Ebike, Skuter, Motosikal)
Kebanyakan e-basikal berprestasi tinggi dan skuter elektrik menggunakan pek 72V 20AH atau 72V 32AH, memberikan voltan yang cukup untuk motor kuasa antara 2000W dan 5000W. Persediaan ini memastikan pecutan cepat, jarak yang lebih panjang, dan kecekapan yang lebih baik pada kecenderungan.
- Kereta Golf
Sesetengah kereta golf menggunakan bateri 4 × 12V dan mengimbangi dengan penukar rangsangan untuk mencapai 72V, tetapi ini memperkenalkan kerumitan tambahan dan kehilangan kuasa. Sambungan siri langsung 6 × 12V biasanya lebih selamat, lebih mudah, dan lebih mantap.
- Peralatan Perindustrian & Penyimpanan Boleh Diperbaharui
Dalam tetapan permintaan tinggi seperti sistem solar luar grid, robot gudang, dan sistem kuasa sandaran, persediaan 72V meminimumkan aliran semasa (berbanding dengan 48V atau sistem yang lebih rendah), mengurangkan saiz kabel dan kerugian rintangan-terutamanya kritikal untuk pelepasan jangka panjang atau pemasangan jauh.
Parameter teknikal dan pengiraan tenaga
Julat voltan
Walaupun voltan nominal adalah 72V, operasi dunia nyata merangkumi pelbagai:
- Sistem dicas sepenuhnya: 13.5v × 6=81 v
- Cutoff pelepasan (perlindungan voltan rendah): 10.5v × 6=63 v
Julat dinamik ini mesti diambilkira apabila memilih pengawal motor, inverter, dan sistem perlindungan caj.
Keupayaan tenaga
Jumlah kandungan tenaga dikira sebagai:
Tenaga (wh)=voltan (v) × kapasiti (ah)
Contoh:
6 × 12V 100ah bateri dalam Siri → 72V 100ah=7200 WH (7.2kWh)
Ini adalah tenaga yang boleh digunakan (tertakluk kepada kecekapan sistem) yang boleh menguasai peranti 1000W selama kira -kira 7.2 jam di bawah keadaan yang ideal.
Kesimpulan
Untuk membina sistem bateri 72V menggunakan unit 12V, anda memerlukan enam bateri yang disambungkan secara siri. Konfigurasi ini mudah tetapi memerlukan disiplin teknikal dalam memastikan keseragaman bateri, pendawaian yang betul, dan protokol keselamatan.
Di luar mencapai 72V, pengguna juga harus mempertimbangkan:
- Kapasiti yang diperlukan (AH) untuk runtime yang dikehendaki
- Muatkan semasa, untuk memilih bateri yang diberi nilai pelepasan yang sesuai
- Kimia Bateri, Kos Mengimbangi, Prestasi, dan Kitaran Hayat
- Keselamatan sistem, terutamanya dengan sel lithium
Dalam sistem voltan tinggi, pengawasan kecil dalam reka bentuk atau pemasangan boleh memberi kesan kepada prestasi atau keselamatan yang ketara. Sama ada untuk pengangkutan elektrik atau penyimpanan pegun, perancangan yang bijak dan komponen berkualiti tinggi tidak boleh dirunding.
Mengenai pengarang

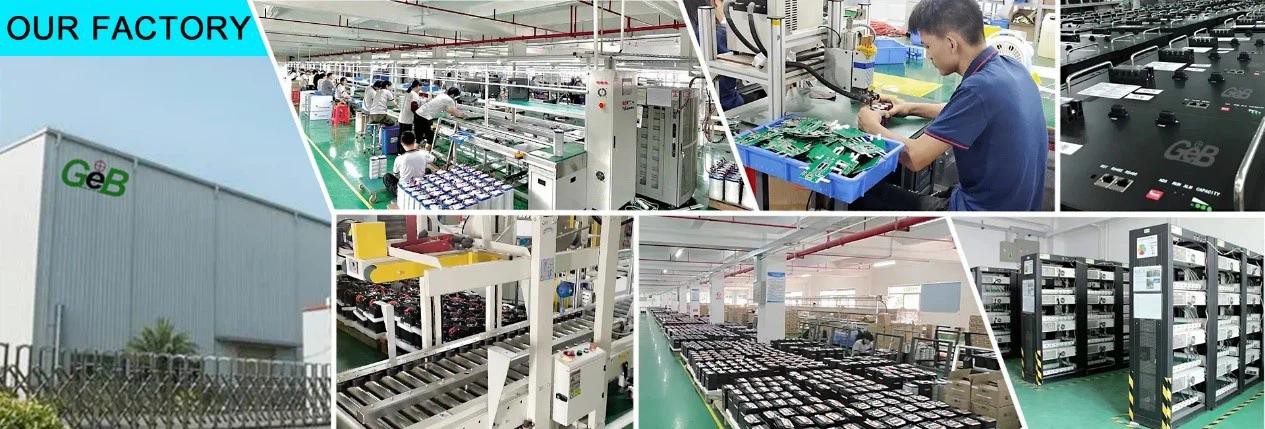

GEB adalah jenama General Electronics Technology Co., Ltd. GEB adalah terkemukaPengilang bateri lithium EbikeDi China, memberi tumpuan kepada bateri lithium untuk basikal elektrik dan menyediakan penyelesaian bateri basikal elektrik 72V maju. Ditubuhkan pada tahun 2009 dan beribu pejabat di Shenzhen, GEB telah berkembang menjadi jenama yang dipercayai dalam industri dengan lebih daripada 180 pekerja dan jualan tahunan lebih daripada $ 30 juta.
